Напольные газовые котлы с атмосферной горелкой MORA W 15 (25, 35) G
Преимущества котла
Функциональные узлы
Конструкция котла
Экономный чугунный отопительный котел , РАБОТАЮЩИЙ НЕЗАВИСИМО ОТ НАЛИЧИЯ ЭЛЕКТРИЧЕСКОЙ СЕТИ. Его три типоразмера покрывают диапазон мощности от 14 до 35 кВт.
MORA W 15 (25, 35) G - котел с чугунным секционным теплообменником и атмосферной горелкой из нержавеющей стали. Предназначен для работы на природном газе или пропане, а в трехсекционном исполнении - на пропан-бутане.
Котел предназначен для систем центрального отопления с естественной циркуляцией отопительной воды с максимальным рабочим избыточным давлением 0,4 МПа (40 м водяного столба).
Поскольку котел работает независимо от наличия электроэнергии, он применим везде, где не подведено электричество, или имеются перебои в снабжении электроэнергией.
К преимуществам данного типа котла относится тихий ход, высокий к.п.д., низкое содержание вредных веществ в продуктах сгорания. Котел оснащен надежными элементами безопасности и защиты.
Перед отправкой с завода-производителя теплообменник котла испытывается на герметичность при избыточном давлении воды 0,8 МПа.
Преимущества котла
Высокая долговечность чугунного теплообменника
Простое управление - настройка температуры воды в системе
Надежность и безопасность работы обеспечивают качественные элементы защиты и регулировки
Низкое потребление газа за счет высокого КПД. - у всех типоразмеров не ниже 90 %
Низкое содержание вредных веществ в продуктах сгорания
Полностью автономная работа котла, независимо от наличия электрической сети, а у модификаций, работающих на пропане и пропан-бутане даже независимо и от наличия газовой сети (работа от баллонов со сжиженным газом). Эти обстоятельства позволяют применить котел в местах, где не подведены газ и электричеств или имеются перебои в снабжении электроэнергией.

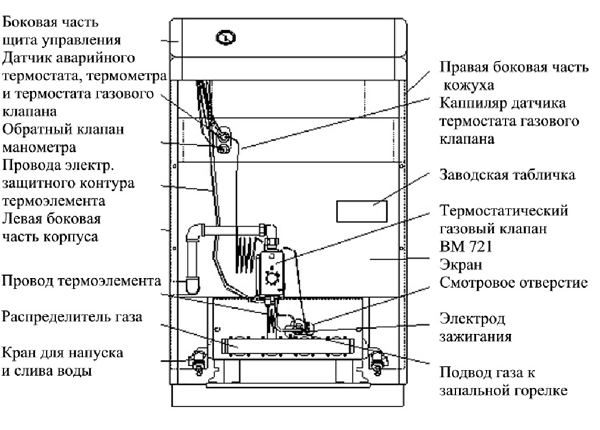

Функциональные узлы

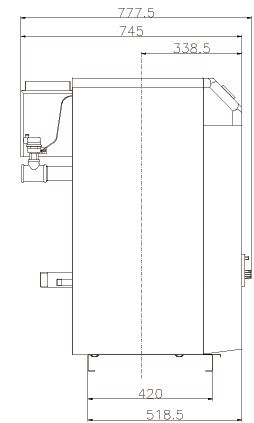

Конструкция котла
Теплообменник состоит из левой секции, средних секций (их количество зависит от мощности котла) и правой секции. Секции выполнены из литейного чугуна и соединены с помощью запрессованных ниппелей и скреплены стяжными шпильками. Секции делят котел на топку, конвекционную часть, водяное пространство (внутри секций). Между секциями вложены турбуляторы.
Вход и выход отопительной воды (трубы D 40 мм с резьбой G 6/4") находятся в задней части котла.
|
 |
В левой крайней секции ввинчена гильза для датчиков регулирующего газового клапана, термометра и аварийного термостата. Обратный клапан для присоединения датчика манометра находится в правой секции.
К верхней части теплообменника присоединен с помощью болтов прерыватель тяги с люком для очистки и горловиной для присоединения дымохода.
Теплообменник установлен на стальной подставке, которая закрывает снизу топку. Ее составной частью является экран из нержавеющей стали и теплоизоляция.
Атмосферная горелка состоит из перфорированных труб. Трубы выполнены из жаропрочной стали и прикреплены к плите горелки. Над отдельными трубами находятся стержни, которые значительно снижают содержание NОx в продуктах сгорания.
На плите горелки находится распределитель газа с соплами и запальная горелка с электродом зажигания и термоэлементом.
Газ поступает через трубу D 15 мм (с резьбой 1/2") в газовый клапан ВМ 751, который оснащен рагулятором давления и термоэлектрическим предохранителем. К клапану присоединен пьезоэлектрический зажигатель, которым зажигается запальная горелка.
Теплообменник хорошо изолирован плитами из минеральной ваты. Стальной кожух котла покрашен качественной порошковой краской.
На щите управления в верхней части котла находятся термометр и манометр.
