Напольные газовые котлы с наддувной горелкой MORA VL 330, 400, 470, 550

Конструкция котла

Нормативы. Требования к установке и размещению котлов в котельной

Комплект поставки

Котел с чугунным секционным теплообменником. Предназначен для обогрева теплоносителя (воды) с помощью тепловой энергии, которую получает в процессе сгорания природного газа или жидкого топлива. Четыре типоразмера покрывают диапазон мощности от 330 до 550 кВт.

Котел предназначен для систем центрального отопления с температурой теплоносителя не более 90 °С (по заказу до 110°С), включая низкотемпературный режим работы.

Котлы этих моделей предназначены для отопления средних и крупных сооружений.

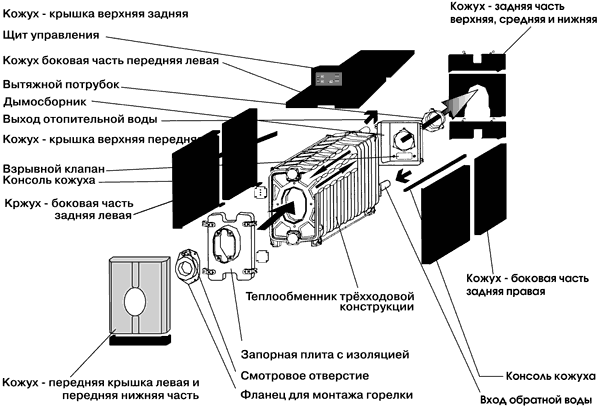

Конструкция котла

Теплообменник состоит из чугунных секций. Секции соединены с помощью запрессованных ниппелей и скреплены четырьмя стяжными шпильками. Теплообменник имеет трехходовую конструкцию. Секции делят котел на топку, конвекционную часть и водяную часть (внутри секций). Герметичность котла обеспечивает теплостойкий уплотнительный шнур, который находится в канавках по периметру отдельных секций и по периметру топочной части секций, и силиконовая замазка, нанесенная в пазах соединений секций после их стяжки.

К передней секции прикреплена запорная плита с теплоизоляцией, которая открывается вправо или влево, в зависимости от размещения петель и затворов. К запорной плите прикреплен фланец для монтажа горелки. На фланце находится смотровое отверстие и отверстие для измерения избыточного давления в топке. Отверстие D126 мм в верхней части передней секции закрыто фланцем с резьбой 3 х G 1/2" для монтажа гильзы термостата, гильзы аварийного термостата и обратного вентиля манометра. Отверстие D126 мм в нижней части передней секции закрыто запорным фланцем.

Вход и выход теплоносителя находятся в задней секции и выполнены в виде труб D100 мм с фланцами и промежуточными вставками D100 мм. На нижней трубе находится наполнительно-выпускной кран G 3/4", составной частью которого является ограничительная вставка. Над входом обратной воды находится болт заземления. В верхней и нижней частях задней секции находятся четыре люка для очистки котла . Продукты сгорания выходят через вытяжной патрубок, являющийся продолжением дымосборника. Под вытяжным патрубком находится взрывной клапан с держателем . На вытяжном патрубке находятся датчики измерения температуры и анализа продуктов сгорания.

Теплообменник изолирован плитами из минеральной ваты толщиной 100 мм. Стальной кожух котла покрашен качественной теплостойкой краской.

К крышке кожуха прикреплен щит управления с элементами управления и защиты и присоединительным клеммником.

Работой котла управляет автоматика горелки в соответствии с заданными параметрами.

Котел работает в двухступенчатом режиме мощности (номинальная и пониженная мощность), причем температура теплоносителя регулируется для обеих ступеней в диапазоне 50 - 90 (110)°C. Если котел должен работать в другом диапазоне температур, можно заказать его оснащение другими типами термостатов.

Работу котла или случайную неисправность сигнализируют контрольные лампочки на щите управления.

В случае необходимости работой котла может управлять вышестоящая автоматика (например, в случае соединения нескольких котлов в каскад).

Элементы защиты и регулировки

Котел после пуска работает в автоматическом режиме. Его работой управляет автоматика горелки. Работу котла сигнализируют индикаторы на щите управления.

Управление котлом осуществляется с помощью регулировочных элементов:

Дополнительные управляющие устройства

В качестве дополнительного управления можно использовать следующие устройства:

Нормативы. Требования к установке и размещению котлов в котельной

Котел предназначен для работы в обычной среде с малой или средней ступенью агрессивности. Котел применим для установки в помещениях, отделенных от бытовых. Уровень шума при работе котла не превышает уровень LA = 85 дБ (А).

Установку, профилактические осмотры и ремонт котла и горелки может проводить только специалист уполномоченной сервисной организации.

Для установки котла должен быть разработан проект, который соответствует требованиям действующих стандартов и правил.

Присоединение котла к отопительной системе, газовой сети, системе подачи жидкого топлива, электрической сети, к дымовой трубе, к системе горячего водоснабжения должно соответствовать требованиям действующих стандартов и правил.

Котел устанавливается на негорючей подкладке или на бетонном фундаменте высотой не менее 50 мм, который минимум на 50 мм превышает габариты котла по периметру.

Для облегчения доступа к котлу, перед котлом необходимо оставить свободное пространство размером не менее глубины котла + 500 мм, с одной стороны не менее 600 мм (доступ к задней части котла) и за котлом не менее 800 мм. Между двумя котлами должно быть расстояние не менее 500 мм. При этом необходимо учитывать требования производителя горелки (подвод топлива, габариты и др.) и требования действующих нормативных документов.

Размещение котла в соответствии с правилами пожаробезопасности:

Безопасное расстояние до горючих веществ:

Комплект поставки

стандартная поставка:

по заказу:
